Станки б/у для стеклообработки

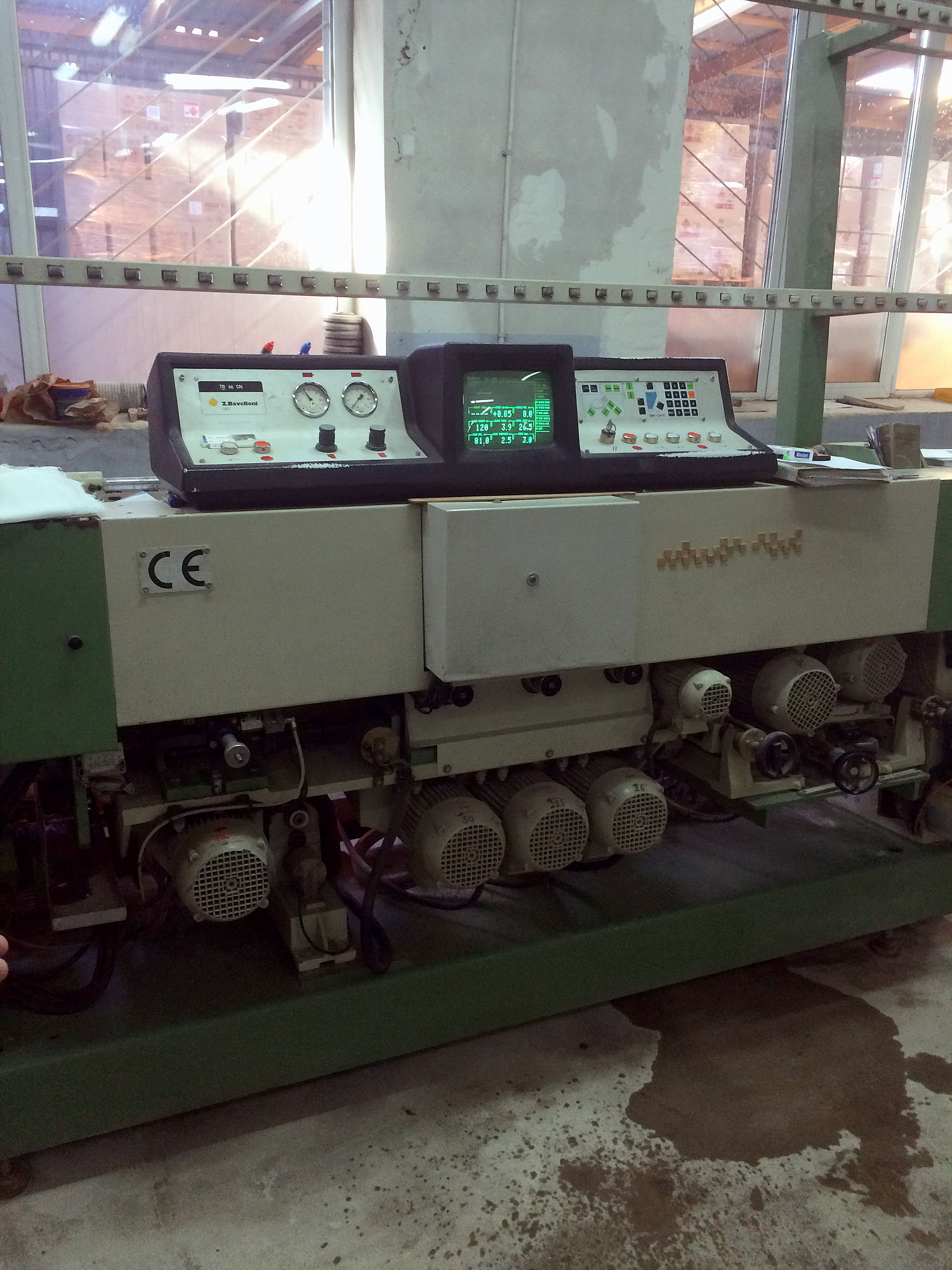

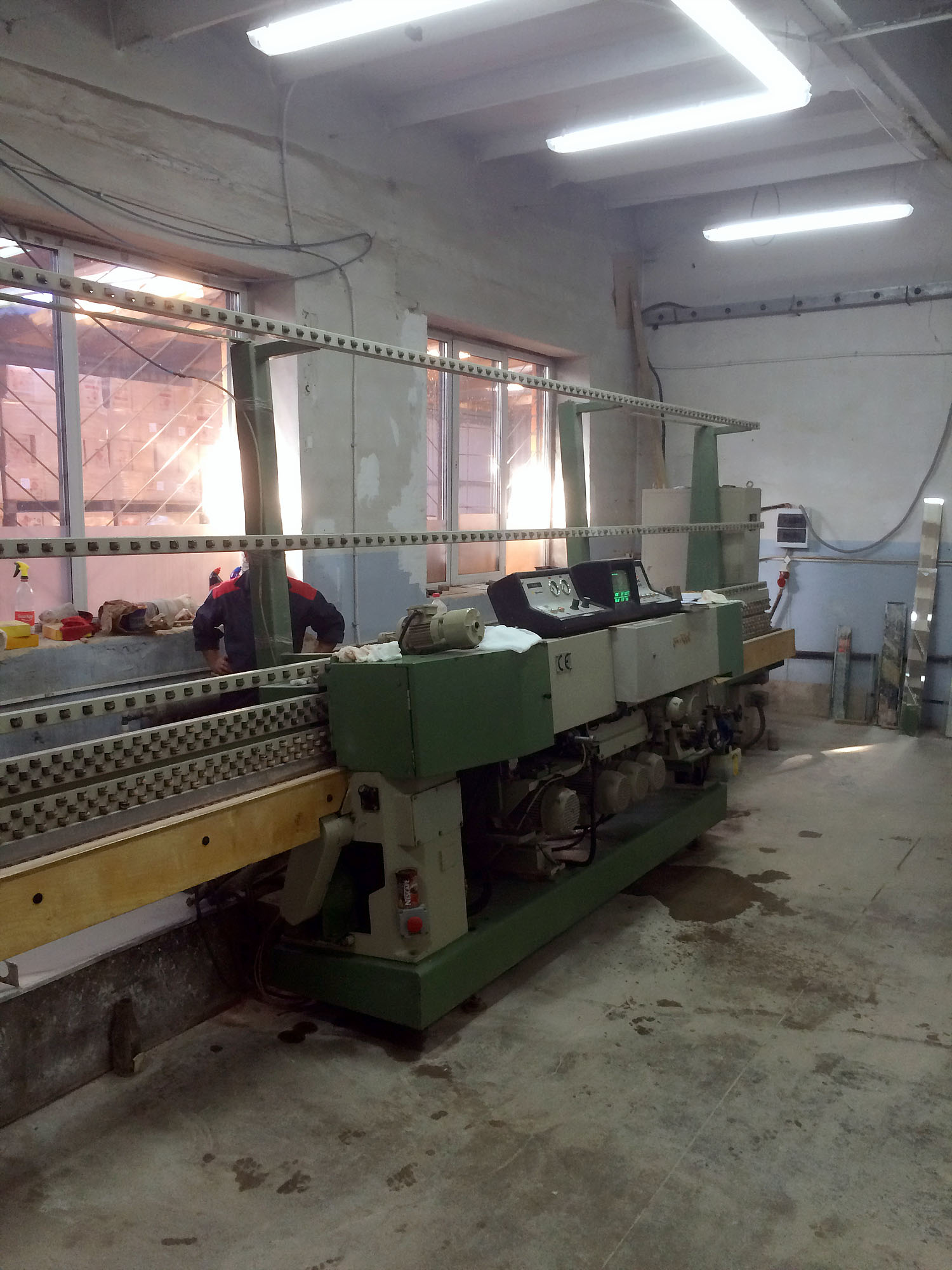

Станок для автоматической обработки прямолинейного фацета

ОБЩЕЕ ОПИСАНИЕ (TAV 20.20.201)

РАБОЧИЕ ПРОЦЕССЫ:

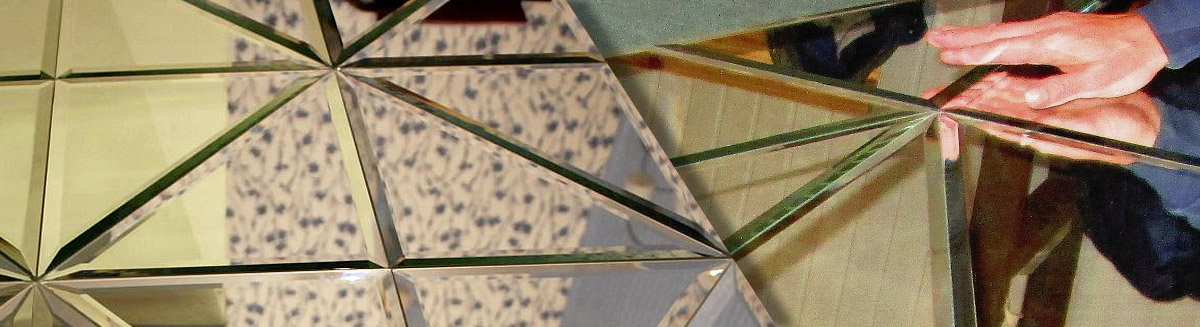

• одинарный, двойной и тройной фацет с окончательной полировкой
• шлифованная кромка (полукруглая, плоская или полукруглая несимметричная)
• одновременная обработка фацета и кромки на заготовках толщиной до 12 мм

ОХЛАЖДЕНИЕ:

• Струи воды, направленные прямо на инструмент

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ. ДАННЫЕ О СТАНКЕ

• Толщина обрабатываемого стекла:  3 – 20 мм
• Максимальная ширина фацета:  50 мм
• Угол фацета:  3 – 45° приблизительно
• Минимальные размеры заготовки  40 х 40 мм
• (обработка только фацета):  полоса высотой 35 мм
• Скорость обработки:  0 – 4,0 м/мин (50 Гц); 0 – 4,8 м/мин (60 Гц)
• Установленная мощность:  14,5 кВт / 19,4 л-с
• Экран ЧПУ  9”
• Электроснабжение:   см. электросхемы.

РАЗМЕРЫ И ВЕС СТАНКА

• Общая длина: 7,21 м
• Длина станины: 3,11 м
• Общая ширина: 1,0 м
• Высота рабочей поверхности: 0,83 м прибл.
• Общая высота: 2,3 м
• Вес станка:  3500 кг
• Максимальный вес заготовки на один метр длины конвейера станка: 250 кг/м

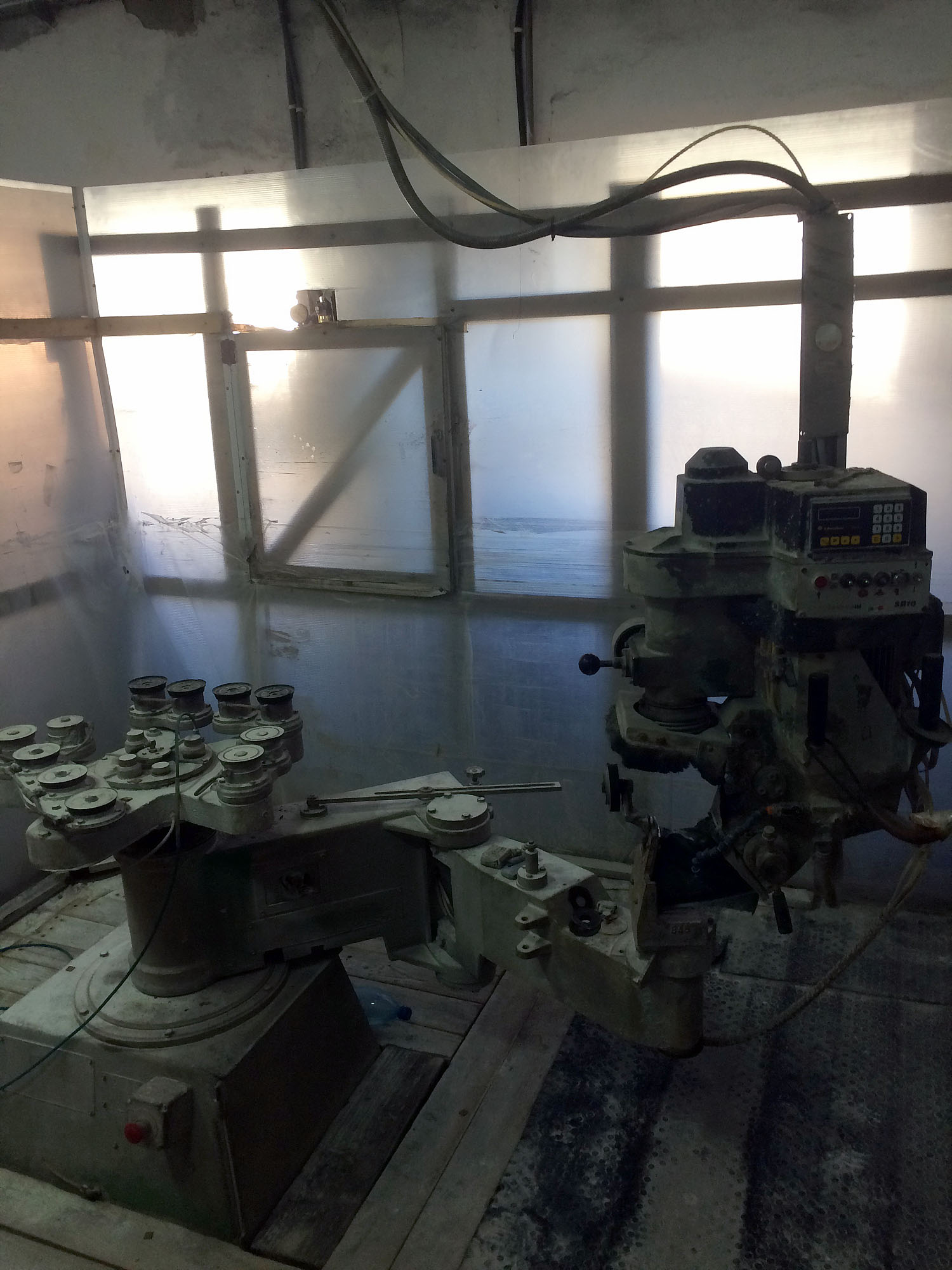

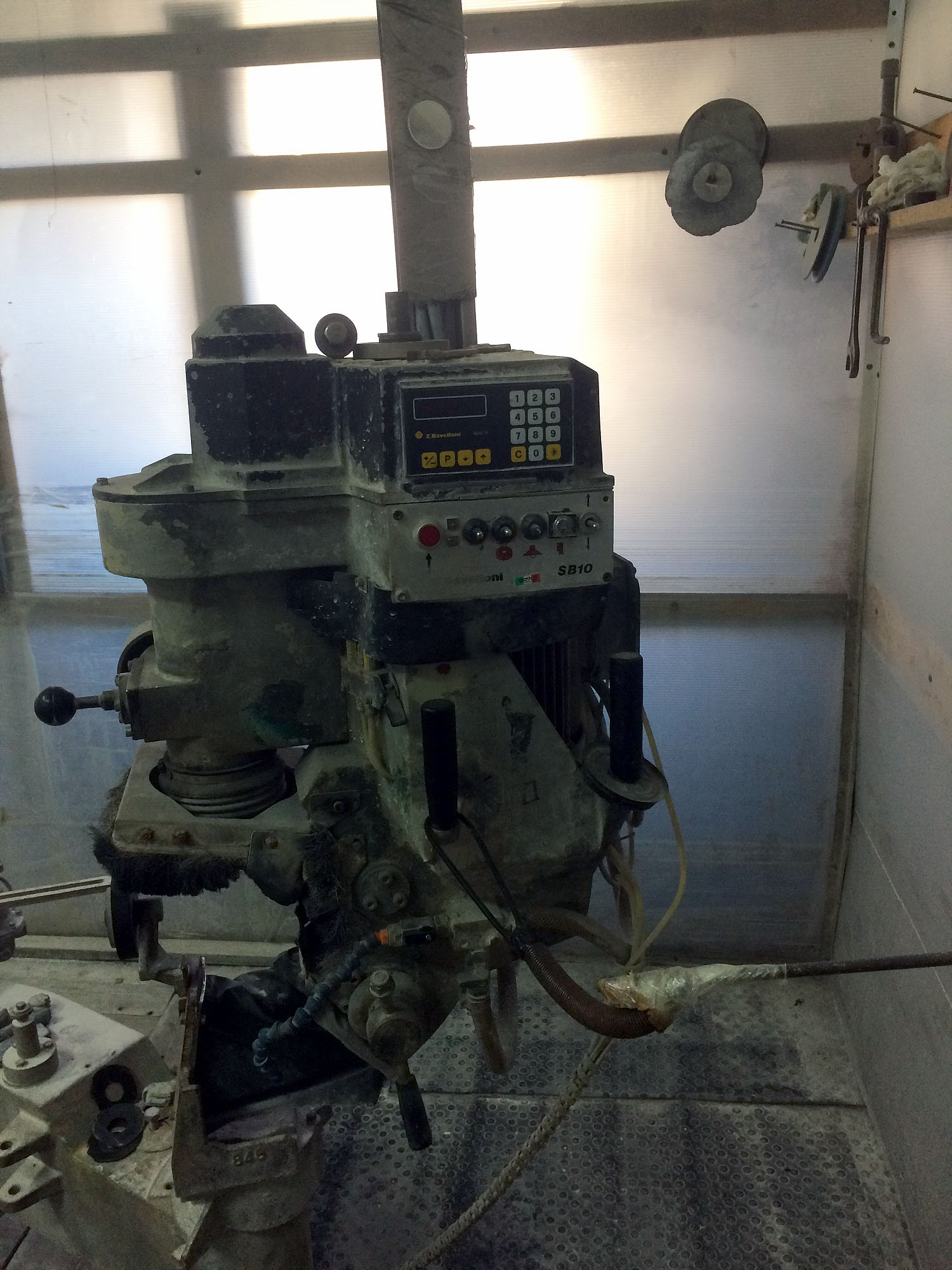

SB-10 — горизонтальная машина для фацетирования и обработки кромок фасонных изделий средней и большой толщины в ручном и полуавтоматическом режимах. Машина предназначена для высоких рабочих нагрузок при сведении к минимуму технического обслуживания и ремонта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Толщина заготовки 3 — 40 мм
Минимальный и максимальный размеры заготовки при фацетировании 230 – 2100 мм
Минимальный и максимальный размеры заготовки при обработке кромки 100 – 2100 мм
Минимальный обрабатываемый диаметр при обработке прерывистого фацета 100 мм
Максимальная ширина фацета 40 мм
Угол фацета 8 бар
Установочная мощность 25 л/мин
Требуемое давление сжатого воздуха 0° – 45°
Потребление сжатого воздуха 2,3 кВт
Радиус габаритной окружности 1600 мм
Размер основания 1000 x 1000 мм
Максимальная высота 2000 мм
Вес 600 кг

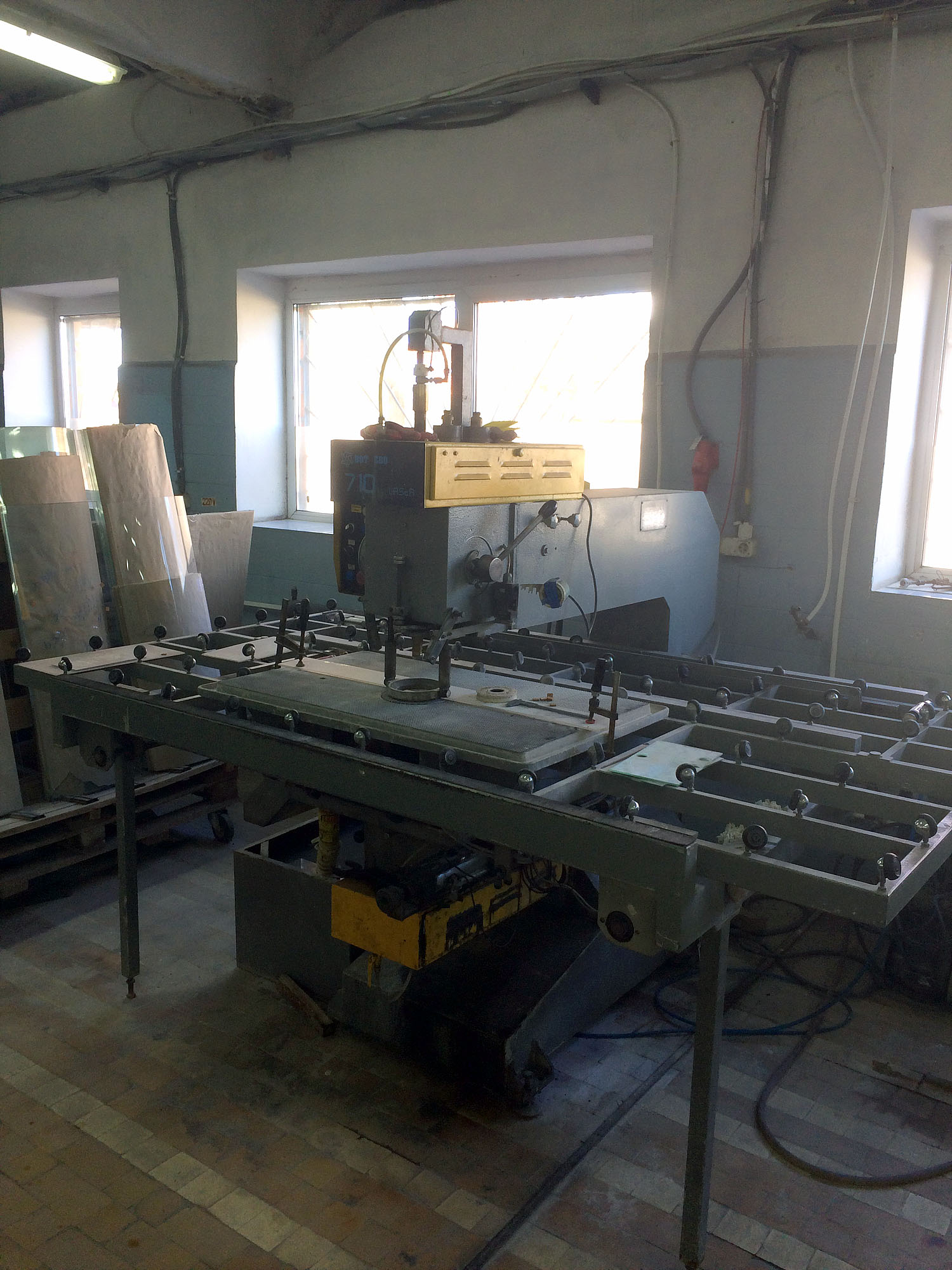

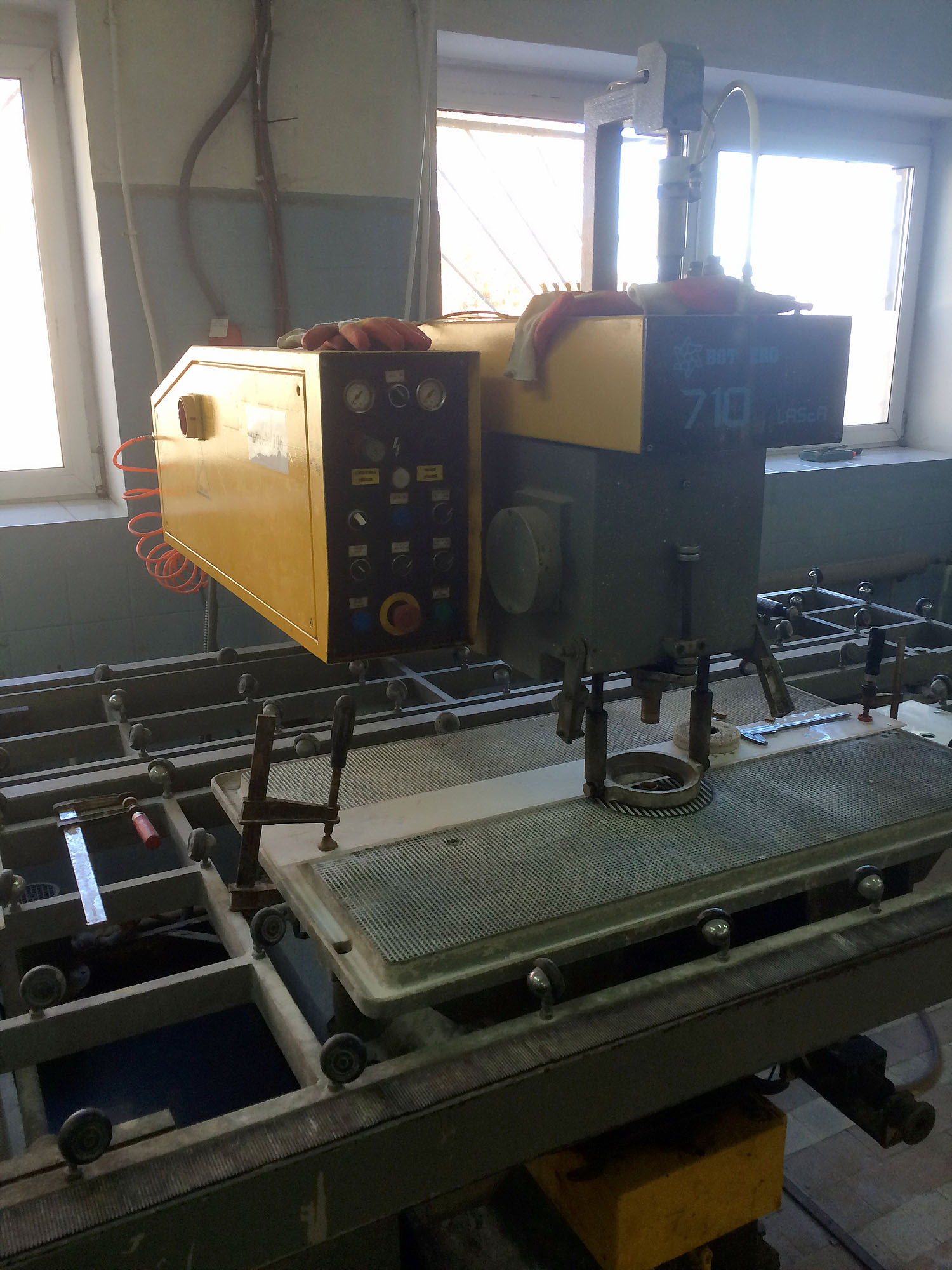

Горизонтальный станок для двухстороннего сверления отверстий

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Толщина заготовки — 3-20 мм
Тип работы — полуавтоматический
Диаметр сверлений — 4-130 мм
Число скоростей — 8
Установленная мощность — 2,2 кВт
Источник питания — 3 фазы, 380V / 50 Гц
Вес — 800 кг
Габариты — 2600х1500х1750 мм
Максимальное расстояние от центра сверления до края стекла — 1000 мм
Высота рабочего стола — 1100 мм
Скорость вращения шпинделя — 420-3010 об/ мин
крепление сверла — конус 60 гр. резьба G1/2 еврохвостовик

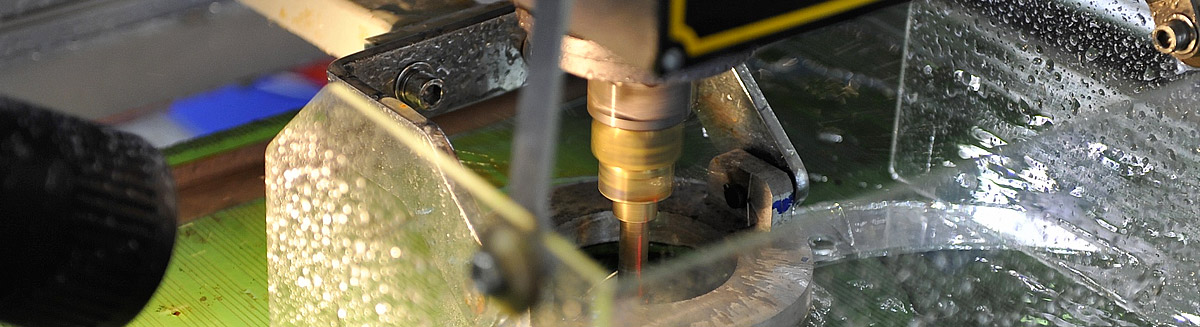

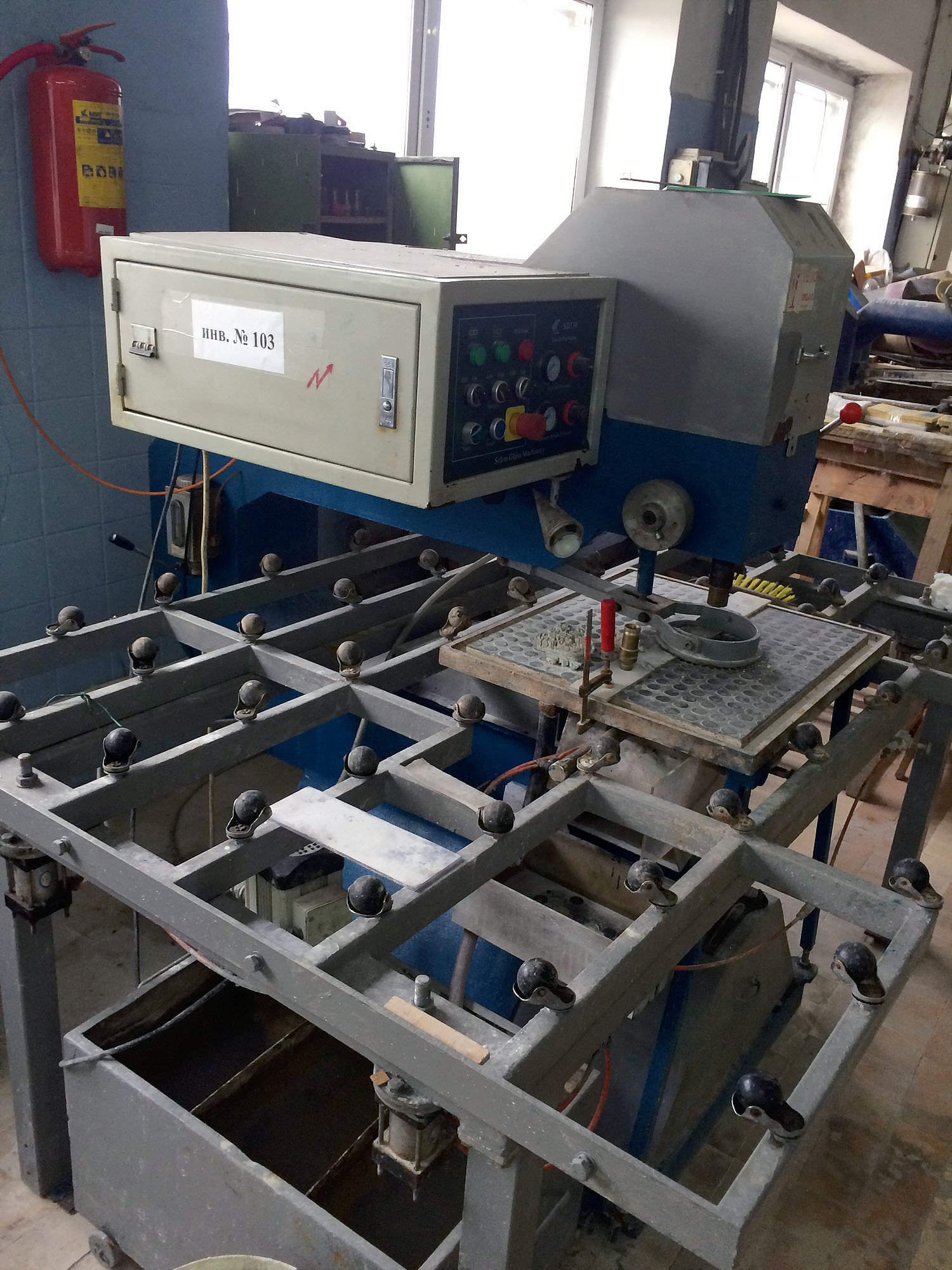

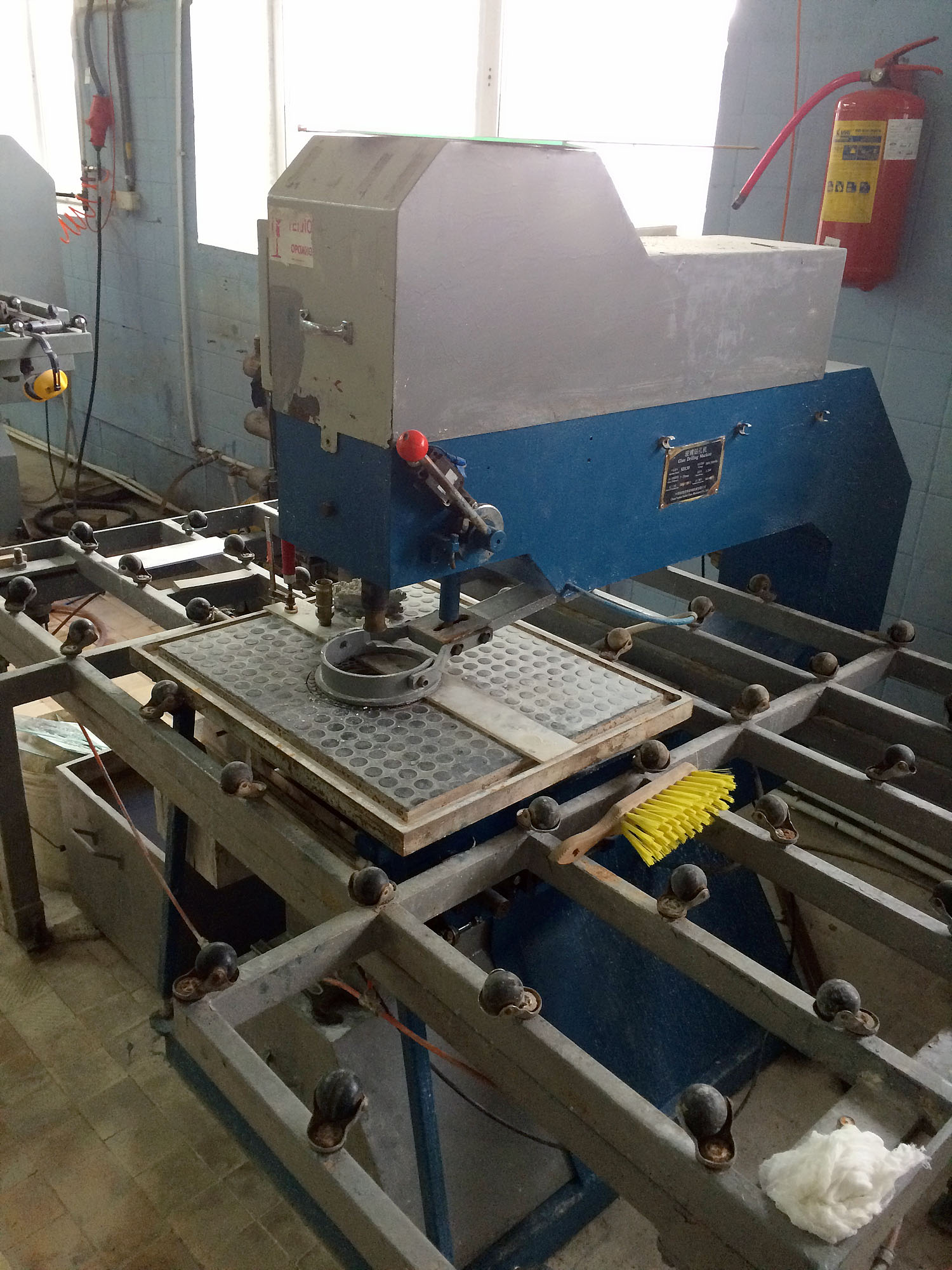

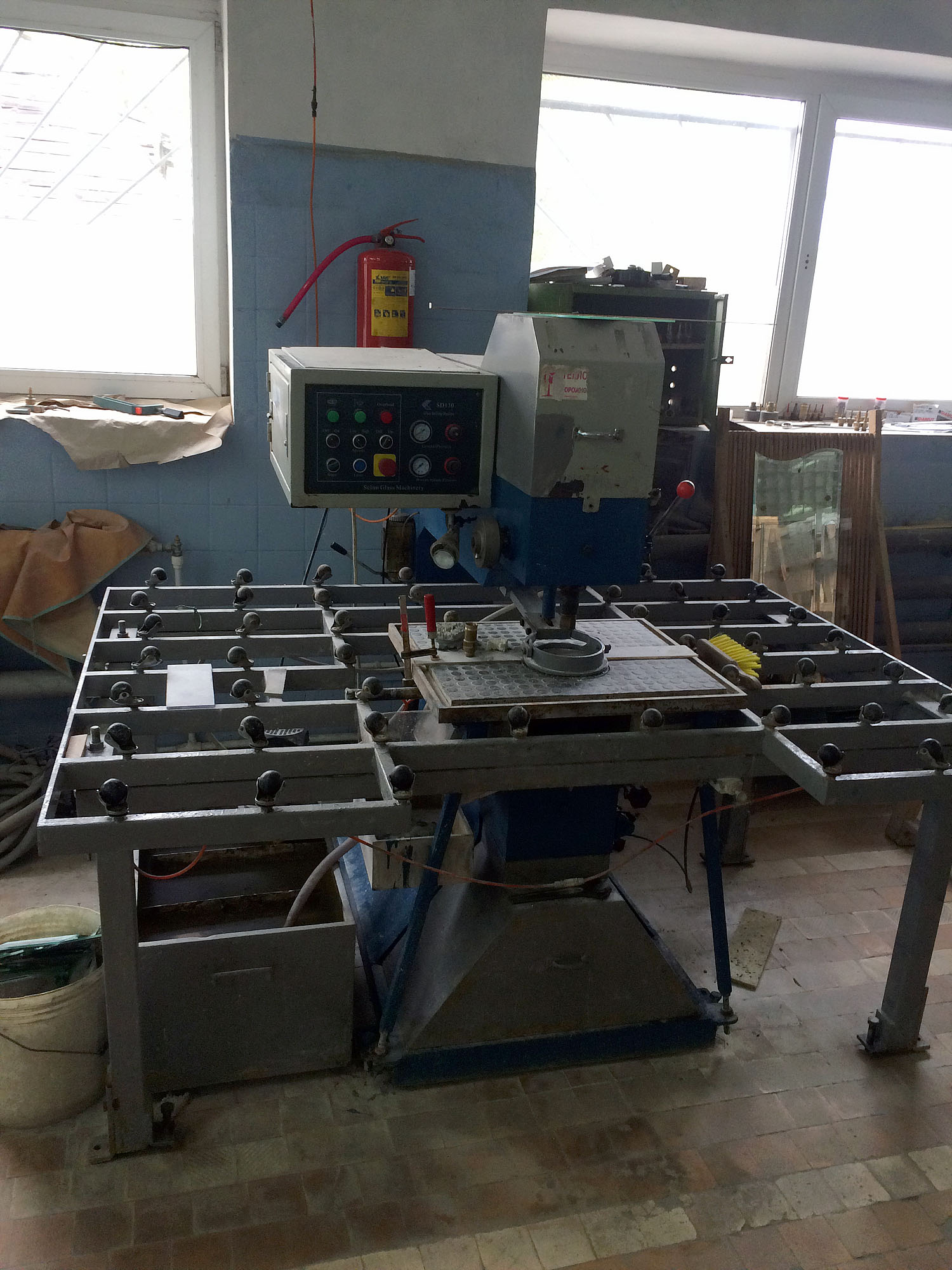

Горизонтальный станок для сверления отверстий в стекле

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Толщина заготовки 1,8 — 55 мм
Тип работы — полуавтоматический
Диаметр сверлений — 3-140 мм
Число скоростей — 8
Установленная мощность — 3 кВт
Вес — 600 кг
